作为专业的互连解决方案提供商，连欣科技（Lianxin Tech） 深耕板对板连接器领域多年，致力于为全球客户提供高可靠性、高适配性的连接产品。本文将带您深入解析板对板连接器的技术价值、设计优势与应用实践，助力工程师在产品开发中做出更优选型决策。
01 何为板对板连接器？
板对板连接器是一种微型化的插头与插座组件，通过其精密引脚实现印刷电路板（PCB）之间电源和信号的直接互连。它并非简单的物理拼接，而是多板系统中电气通路的关键构建者。
为防止连接器因氧化导致导电性能退化，其基材通常选用具备优异抗蚀能力的铜合金材料（如磷青铜、铍铜），并结合镀金、镀锡或镀钯金等表面处理工艺，确保在各类环境应力下始终保持低接触阻抗和长久可靠性。连欣科技全系列板对板连接器均采用优质铜合金及多层镀层工艺，经得起插拔寿命与环境可靠性的双重考验。
02 空间受限？它让设计“收放自如”
电子设备正朝着轻薄化、集成化方向狂奔，留给电路板的空间愈发寸土寸金。当单块PCB面积无法容纳全部功能时，设计者不得不将电路拆分为两块或多块子板——此时，板对板连接器便成为连接这些子板、实现信号与电源互通的关键桥梁。
它赋予了设计者极大的灵活性：无需为了压缩空间而牺牲功能，也不必为了单板集成而大幅抬高制造成本。一块板放不下？那就两块、三块，连接器帮你“化整为零”。连欣科技提供0.5mm、0.8mm间距常用规格，适配从消费电子到工业控制的多层次需求。
03 简化设计，降本增效的隐形推手
采用板对板连接器可显著简化PCB设计流程，其价值体现在多个层面：
· 产线兼容性：较小的PCB对制造设备有特定要求，较大尺寸的板卡可能无法适配现有产线。通过多板拆分，企业可充分利用现有设备，避免巨额产线改造投入。
· 多维度设计权衡：无论最终整合为单板还是多板架构，设计者均需综合考量功耗分配、信号串扰抑制、微型元件可用性及整体制造成本。板对板连接器为这些权衡提供了现实可行的技术路径。
· 测试成本优化：在电子制造业中，测试工序的简化意味着显著的成本节省。高密度PCB在单位面积内集成了更多走线与元件，对测试设备和工艺要求更高。若制造工厂的工艺复杂度投资有限，将产品设计为若干块中等密度的互连板，往往比集中在一块高密度板上更具经济性和可制造性。
04 通孔技术：在三维空间中“穿针引线”
在连接方式上，通孔技术（THT） 为板间互连提供了三维空间内的走线灵活性。PCB本身可在水平和垂直方向布设导电铜迹线，而多层板设计（如双面PCB的多层堆叠）则进一步扩展了布线能力——典型五层板的厚度可控制在2mm以内。
通孔内壁镀有导电材料，能够在多层板的任意两层之间传输电流，实现高密度垂直互连。这种三维互连能力，使得复杂电子系统得以在有限体积内高效运行。连欣科技的通孔式板对板连接器系列，在工业级和车载应用中表现出优异的抗振性与插拔耐久度。
05 SMT工艺：小型化的关键推手
曾几何时，多层板中铜迹线层间的隐蔽互连是制造环节的重大技术瓶颈。而表面贴装技术（SMT） 的出现，极大推动了电子设备的小型化进程。
SMT技术的核心优势在于：无需钻孔即可将元件贴装于PCB表面。在典型SMT工艺流程中，自动化设备首先在元件底部施加粘合剂以辅助定位，随后将其精准贴放于预镀锡的焊盘上；通过回流焊使焊料重熔，冷却后即完成稳固的电气与机械连接。整个过程高效、精准且高度一致，为大规模量产提供了品质保障。
连欣科技全系列板对板连接器均支持SMT工艺，并提供详细的回流焊温度曲线指导，帮助客户实现最佳焊接效果。
06 产品选型支持
连欣科技提供标准品与定制化服务，主要参数范围包括：
常用规格范围
1.单槽板对板0.5间距：20-40PIN，合高1.5/2.0/2.5MM
2.侧插板对板公母座0.5/0.8间距，8-80PIN，合高5.2MM

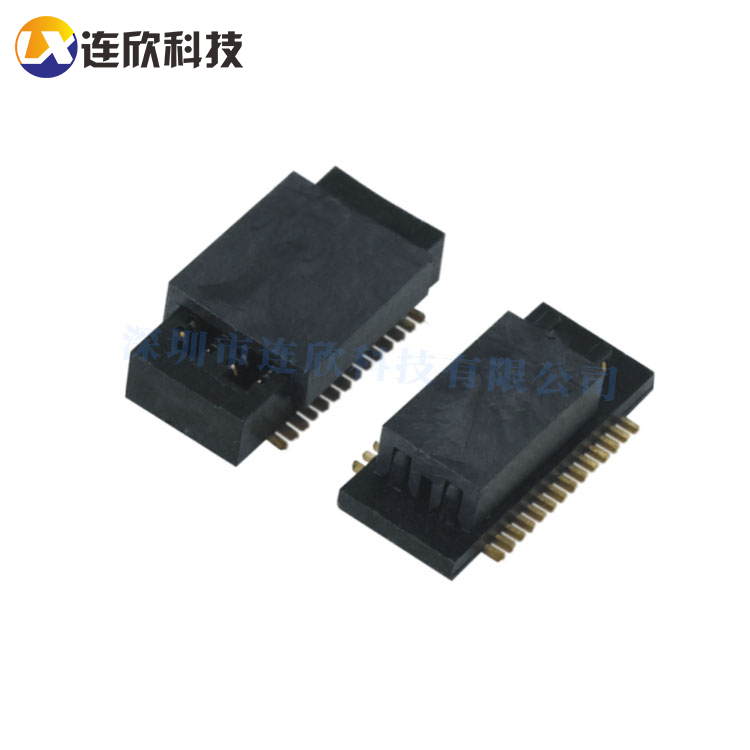

3.双槽板对板公母座0.5间距：8-120PIN，合高3.0-8.5MM

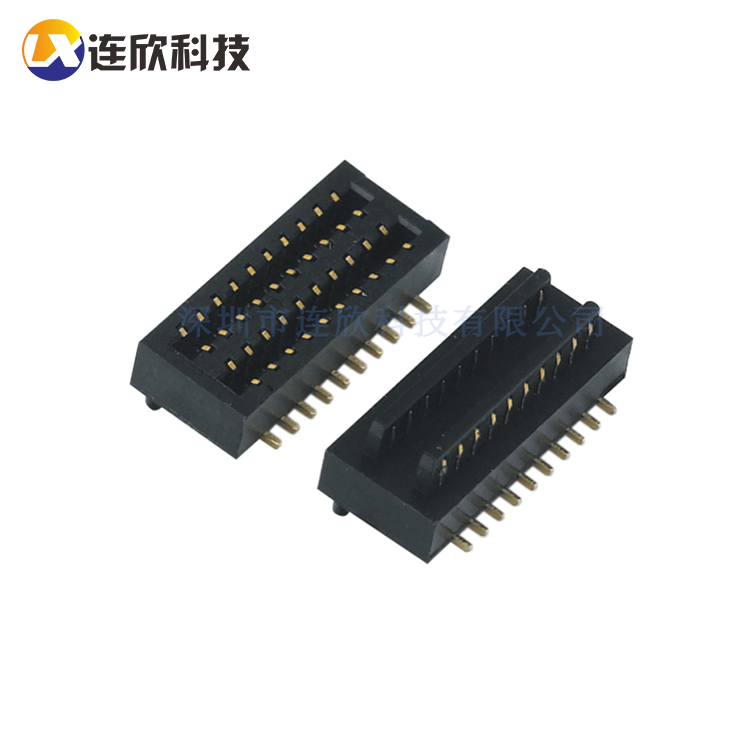

4.双槽板对板公母座0.8间距：8-100PIN，合高4.0-8.5MM

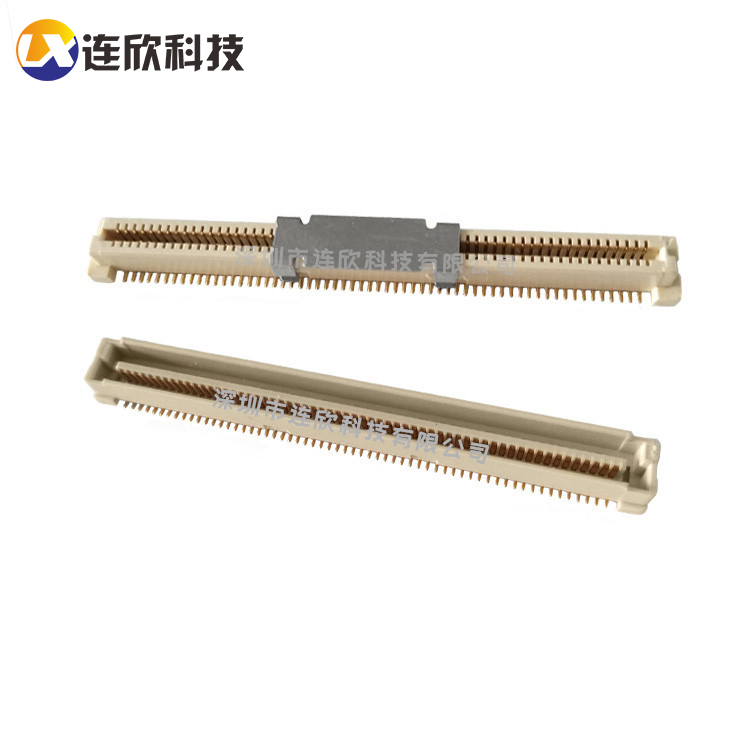

5.AMP板对板FCI连接器公母座0.8间距120PIN，合高H5.0MM
